NRW-IN8400A
■ 1ms以内停止通电，降低工位位移量的误差
■ 任意设定脉动通电时间 · 输出，可任意设定24次脉动通电，降低对工件的热影响实现最理想的焊接
■ CAUTION功能，配合PLC根据位移和温度数据的变化，可以增减通电输出，抑制电阻值变动时的影响
■ 脉冲宽度计测功能，显示高频输出脉冲宽度的平均值，实现到达最高输出为止的裕度可视化
■ 焊接条件设定255种，可以对应多品种的焊接条件设定
■ 水冷焊接变压器，利用水冷焊接变压器提高使用率
■ 丰富的计测功能，检查二次电流 · 电压 · 功率 · 电阻值，判定焊接结果
■ 操作简单、画面鲜明，5.7英寸TFT彩屏显示图像参数
Avio 三相高频电阻焊接机
高速焊接提高生产效率能！
■ 1ms以内停止通电，降低工位位移量的误差
■ 任意设定脉动通电时间 · 输出，可任意设定24次脉动通电，降低对工件的热影响实现最理想的焊接
■ CAUTION功能，配合PLC根据位移和温度数据的变化，可以增减通电输出，抑制电阻值变动时的影响
■ 脉冲宽度计测功能，显示高频输出脉冲宽度的平均值，实现到达最高输出为止的裕度可视化
■ 焊接条件设定255种，可以对应多品种的焊接条件设定
■ 水冷焊接变压器，利用水冷焊接变压器提高使用率
■ 丰富的计测功能，检查二次电流 · 电压 · 功率 · 电阻值，判定焊接结果
■ 操作简单、画面鲜明，5.7英寸TFT彩屏显示图像参数
高频焊接电源规格 Specification for high frequency welding poweer supply
|
项目 |
Ltems | NRW-IN8400A |
| 控制频率 | Control Frequency | 2KHz |
| 控制方式 | Control Mode | Constant Current,Constant Peak Curremt,Constant Voltage,Constant Power,Fixed Pulse Width |
| 通电时间 | Range of Timer Setting |
1st,2nd,3rd,UP,WELD,DOWN Total Time 0.5~3000ms(0.5ms STEP) 脉动通电功能 |
| 输出设定 | Setting Range for Weld Type |
电流:0.4~8.2KA(1A STEP) 电压:0.4~6.2V(0.001 V STEP) 功率:0.2~24.6KW(1W STEP) |
| 电流、电压、功率、电阻、监测功能 | Current,Voltage,Power,Resistance,Monitoring | Average/Peak/Profile |
| 追踪检测功能 | Trace Monitoring | Current,Voltage,Power,Resistance |
| 波形显示 | Display of Wave Form | Current,Voltage,Power,Resistance |
| 焊接条件 | Number of Condition | 255 |
| 通信接口 | Interface | RS232C |
| 冷却方式 | Cooling method | 空气冷却 |
| 电源 | Power Source |
AC200~240V 3∅ Option:AC380~440V 3∅ |
| 尺寸、重量 | Dimension/Mass | W190×D322×H275mm ≈18kg |
焊接变压器规格 Welding transformer specification
| 项目 | MT-IN4400 | NT-IN4448 | NT-IN8400 | NT-IN8444 | ||||
| 额定容量 | 8.8kVA | 23.2kVA | 30kVA | 50.6kVA | ||||
| 额定电压 | 300V | 600V | 300V | 600V | 300V | 600V | 300V | 600V |
| 二次空载电压 | 8.4V(220V时） | 12.9V(220V时) | 14.1V(220V时） | 14.1V（220V时） | ||||
| 变压器线圈比 | 37：1 | 74：1 | 24：1 | 48：1 | 22：1 | 44：1 | 22：1 | 44：1 |
| 频率 | 2 kHA | 2 kHA | 2 kHA | 2 kHA | ||||
| 最高焊接电流 | 4000 A | 4000 A | 8000 A | 8000 A | ||||
| 使用率（通电时间） |
冷空气5% （50ms） |
冷空气5%/冷空气10% （1000ms） |
冷空气5% （50ms） |
冷空气5%/冷空气10% （1000ms） |
||||
| 冷却方式 | 空气冷却 | 空气冷却/水冷 | 空气冷却 | 空气冷却/水冷 | ||||
| 尺寸、重量 | W150×D267×H210mm ≈12kg | W170×D312×H235mm ≈18.4kg | W210×D342×H210mm ≈18.0kg | W190×D322×H275mm ≈25.6kg | ||||

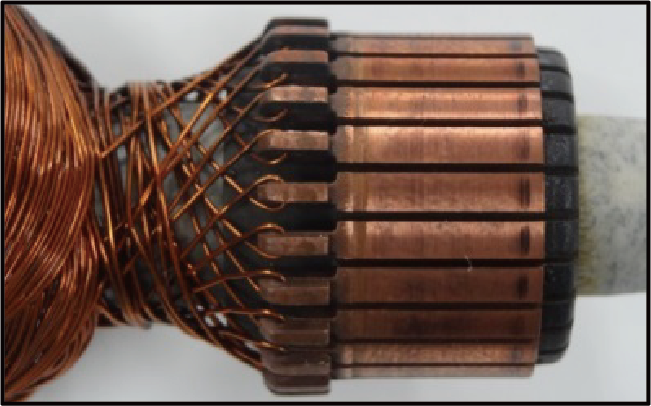

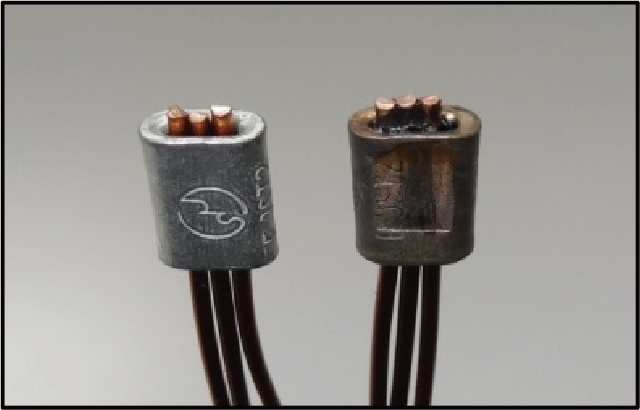

案例图
