Avio 高性能焊接检测仪

焊接过程的可视化确保高信赖性

■　测量项目：

   电压、电流、功率、电阻、相位、位移、压力、通电时间、外接模拟电压信号两套（热电偶、温度等）

■　采样周期50kHz（最小分辨率0.02ms）

■　最长通电时间3sec（选项：5kHz时30sec）

■　同时测量2段通电

■　显示10个项目（测量值/计算值/计数值）

■　图表显示 ———— 推移过程的可视化

■　模拟信号测量项目 ———— 11种（单位22种）

■　推移过程的可视化

   1.电极消磨•更换的时机推测

   2.焊接条件切换的时机推测

   3.设备老化程度的把握

   4.早期维护的实行维持品质稳定

■　累积推移数据的比较/分析

   1.把握批次产品的差异

   2.反馈结果至前工序进行改善

   3.把握工厂之间的倾向

   4.统一维持/管理全世界工厂的产品质量

■　I/O信号输出10个端子（任意7点）、可变控制输出6个端子（任意6点）

   焊接过程中利用达到位移量后通电停止等的输出反馈功能保持均一的品质

图示

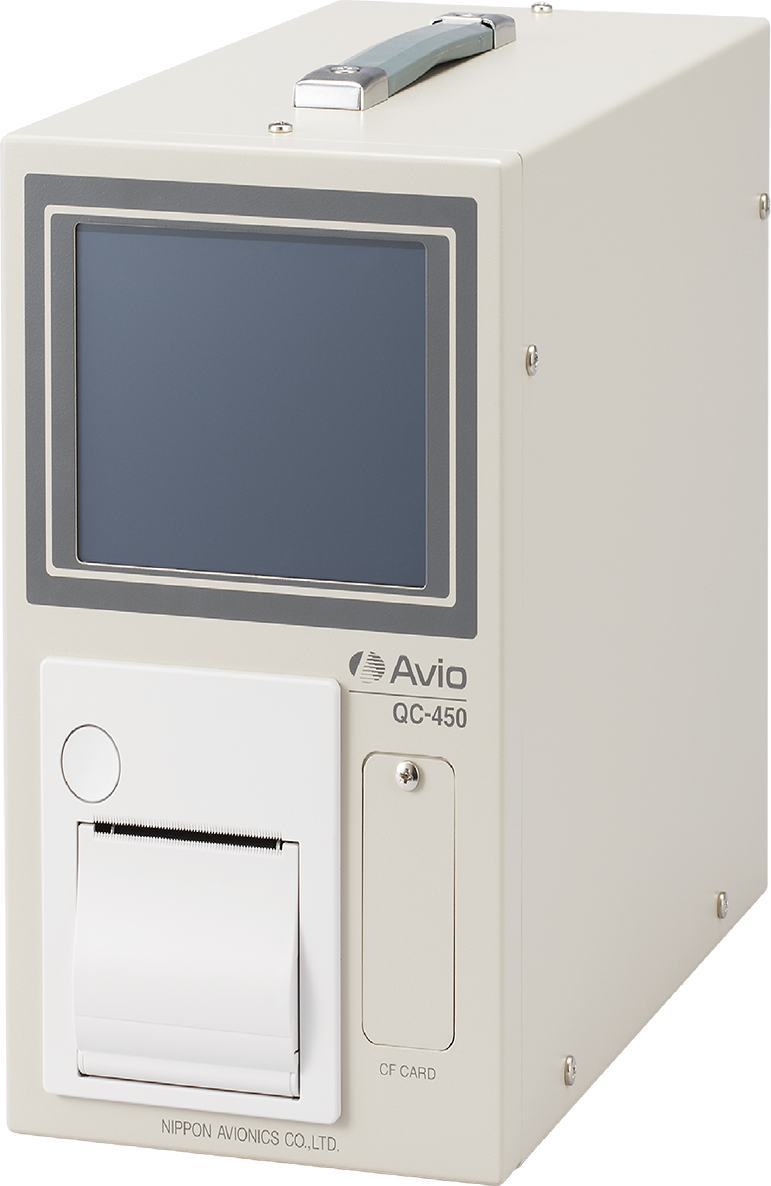

项目		QC-450
测量项目		电流(RMS/PEAK)、电压(RMS/PEAK)、通电时间（通电期间）、位移、压力、相位、外部模拟信号×2
监测数值显示项目		电流(RMS/PEAK)、电压(RMS/PEAK)、通电时间（通电期间）、位移、压力、相位、外部模拟信号×2 压力、相位、功率、电阻、计算值
监测波形显示项目		REAL 电流、AVE 电流、REAL 电压、AVE 电压 功率、电阻、位移、压力、外部模拟信号×2
图表显示项目		REAL 电流、RMS 电流、REAL 电压、RMS 电压 功率、电阻、位移、压力、外部模拟信号×2、计算值、时间
电流测量范围		50~2，000A、100~20，000A、1，000~100，000A
时间测量范围		0.00~300.00ms、0.0~300.0CYC
显示屏		5.7英寸彩色液晶触摸屏
条件数量		255
打印机		内置感热式
通信接口	I/O	DC24V NPN、PNP、对应外部电源
	通信	Ethernet
	存储	CF卡
电源		AC100~240V±10%50/60Hz
重量		5.6kg
尺寸		W170×H265×D338mm

❖ 测量位移•压力时，选项对应控制板。所有的传感器均为另外销售。
