NRW-IN16K4

■　最高输出电流16000A

■　对应多品种焊接（焊接条件存储255种）

■　焊接条件的管理（焊接波形显示、记忆存储功能）

■　各种安全功能（过电流、过温、无通电监测等）

■　丰富的监测功能（电流、电压、功率、电阻追踪）

Avio 大功率高频电阻焊接机

最适合U形端子的焊接系统

■　最高输出电流16000A

High Output Power-Delivers 16,000 Amperes Maximun Current.

■　对应多品种焊接（焊接条件存储255种）

Store Up to 255 Welding Conditions for Multiple Welding Applications

■　焊接条件的管理（焊接波形显示、记忆存储功能）

Easy to Control Welding Conditions(Welding Waveform Display,Memory Function).

■　各种安全功能（过电流、过温、无通电监测等）

Multiple Safety Features(Detection of Overcurrent,Overheating,No Current,etc.)

■　丰富的监测功能（电流、电压、功率、电阻追踪）

Monitor Important Functions(Current,Voltage,Power,Resistance,Trace).

焊接事例 Application Examples

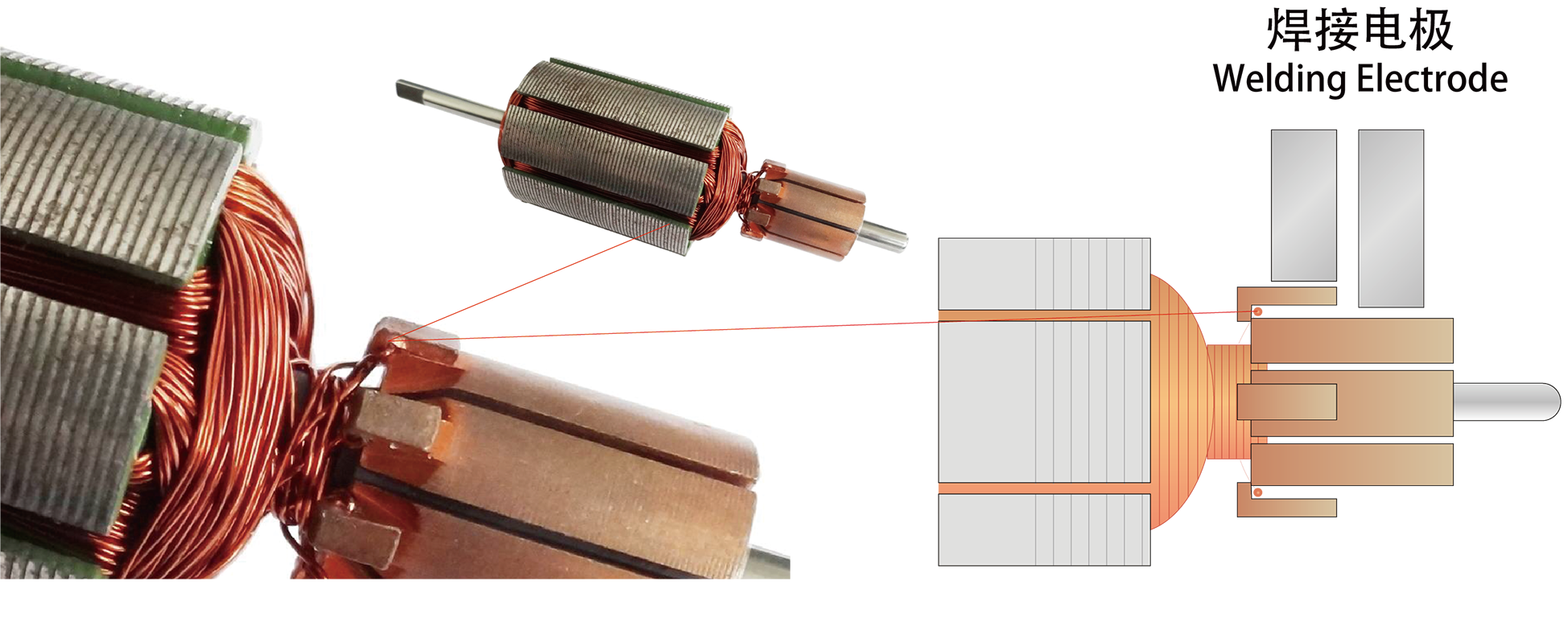

马达线圈和U型端子的焊接

Welding of Large Motor Coil and Terminal

高电导率材料焊接

For Welding of High Conducticity Materials

项目	Items	NRW-IN16K4
焊接变压器	Welding Transformer	NT-IN16K4
最大电流	Maximum Current	16000 A(200V Option: 12000 A)
控制频率	Control Frequency	2 kHz
控制方式	Control Mode	Constant Current, Constant Voltage, Constant Power, Fixed Pulse Width
通电时间	Range of Timer Setting	l st, 2nd, 3rd, UP, WELD, DOWN Total Time l - 3000 ms
输出设定	Setting Range for Weld Type	Current: 0.4 - l 6 KA Voltage: 0.4 - 6.2 V Power: 0.2 - 49.2 KW
电流、电压、功率、电阻、监测功能	Current, Voltage, Power, Resistance, Monitoring	Average / Peak / Profile
追踪监测功能	Trace Monitoring	Current, Voltage, Power, Resistance
波形显示	Display of Waveform	Current, Voltage, Power, Resistance
焊接条件	Number of Condition	255
通信接口	Interface	RS232C
冷却方式	Cooling Method	空气冷却 Forced-air
电源	Power Source	AC380 - 415 V,3∅ (Option: AC200 - 230 V,3∅)
尺寸／重量	Dimension / Weight	W280 x D410 x H470 mm ≈35 kg

大功率焊头 High Power Welding Head
